项目

描述

处理器

Intel®Celeron 3865U

Intel®Core i5-6300U

Intel®Core i5-7200U

Intel®Core i7-6660U

双核1.8GHz

双核2.4GHz (Up to 3.0GHz)

双核2.5GHz (Up to 3.1GHz)

双核2.6GHz (Up to 3.4GHz)

可兼容Intel® Skylake-U或Kaby lake-U Pentium/Celeron/I3/I5/I7系列低功耗处理器

内  存

1* SO-DIMM内存插槽,支持双通道2133MHz DDR4 内存,最大支持16GB

显  示

集成Intel® HD Graphics 540/610/620/650等（视具体的CPU型号所支持）

1* VGA接口，1*HDMI接口（支持4K60HZ），1*LVDS或eDP接口（默认为LVDS）

支持VGA、HDMI、LVDS或eDP同步/异步显示

网  络

2* intel i226（可选单网），支持网络唤醒/PXE

存  储

1* 7pin SATA3.0硬盘接口,传输速率达6Gbps

1* mSATA接口

音  频

板载ALC897 7.1声道高保真音频控制器，支持MIC/Line-out，功放(2欧5W双声道)

扩展插槽

1* Mini-PCIe插槽（支持wifi和4G模块）

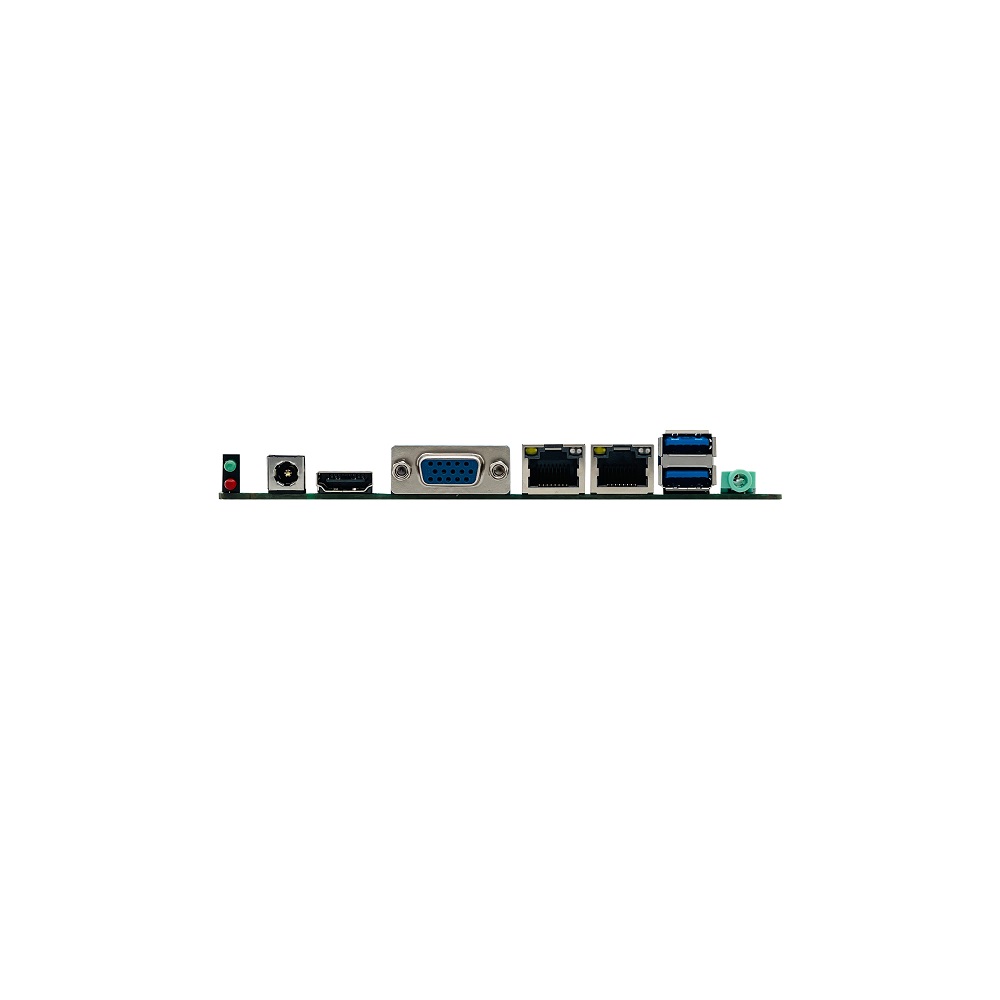

背板I/O接口

1* HDMI显示接口

1* VGA显示接口

2* USB 2.0接口（默认为网口，USB2.0和LAN2为二选一）

2* USB3.0 接口

2* RJ-45 千兆网络接口（其中LAN2与USB2.0接口为二选一）

1* Line out接口(绿色)

1* 电源、硬盘指示灯

1* 清COMS按键开关（位于USB3.0连接器背面）

1* 12V DC电源输入接口

内置I/O接口

1* LVDS接口 2*15pin,支持双通道24bit（可通过调整硬件支持eDP，默认LVDS）

1* 屏背光供电接口 1*6pin

6* USB 2.0接口 2*5Pin（单网内置支持4个USB2.0接口，双网支持6个USB2.0）

1* 前置音频接口 2*5pin（支持line-out和MIC）

1* 功放接口 1*4pin

6* COM接口（COM1-6默认支持RS232，其中COM1/2可跳线支持RS232或RS485，COM3可调整硬件支持RS485/RS422,COM4可调整硬件支持RS485）

1* 硬盘供电接口

1* 4pin ATX电源接口

1* 前面板开关按钮和指示灯接口 2*5Pin

风扇接口

1*4pin CPU智能风扇接口

GPIO

支持4路输入输出GPIO

Bioses

64Mb Flash ROM

看门狗

支持硬件复位功能(256级，0~255秒)

操作系统

Windows 8/Windows 10/Linux

电源类型

采用DC 12V电源供电

工作温度

-10℃～60℃

储存温度

-20℃～70℃

工作湿度

5%-95%相对湿度,无冷凝

尺 寸

146mm x 102mm
